AGV無人叉車結構特點分析

來源：丹巴赫機器人（DBH） 時間：2025-08-28 15:20:14

AGV無人叉車作為現代物流自動化的關鍵設備，其結構特點融合了機械設計、導航技術、智能控制與安全防護等多領域創新，以下從核心結構、導航與定位、智能控制、安全防護及模塊化設計五個維度展開分析：

一、核心結構特點

車體與底盤

采用高強度鋼材或鋁合金框架，兼顧輕量化與承重能力。例如，載重1.5噸的AGV叉車整備質量通?？刂圃?00kg以內，載重比可達10:1。

驅動系統以伺服電機+減速器為主，輪系布局包括差速驅動型(轉彎半徑小800mm)、全向輪型(麥克納姆輪實現平面內任意移動)及多軸轉向型(液壓轉向機構適用于重型搬運)。

舉升與貨叉裝置

舉升機構多采用門架式液壓系統，三門架提升高度可達6米，配備位移傳感器實現±2mm停位精度。

貨叉裝置集成寬度自動調節、側移和旋轉功能，部分高端型號配備視覺系統實現托盤自動識別。

二、導航與定位技術

多模態融合導航

激光SLAM導航：通過360°旋轉激光雷達構建環境地圖，定位精度±5mm，動態避障響應時間<100ms。

視覺導航：利用深度學習算法處理雙目攝像頭數據，識別地面紋理實現無軌導航，路徑規劃效率提升40%(如電商倉儲案例)。

復合導航：結合UWB(超寬帶定位精度±10cm)與二維碼(定位±2mm)，適用于醫療物流等復雜場景。

高精度定位算法

核心處理器搭載多核ARM架構，運行實時操作系統(如ROS)，路徑規劃算法采用改進的A或D Lite算法，全局路徑計算時間≤200ms(1000㎡環境)。

三、智能控制系統

分層式架構

調度系統層：基于5G/WiFi6通信，中央控制系統可同時調度200臺AGV，任務響應延遲<50ms，物流效率提升35%。

車載控制層：采用工業PLC(如西門子S7-1200系列)，處理周期≤1ms，速度控制精度±0.5%。

執行機構層：包括變頻器、液壓比例閥等，-25℃環境下液壓系統響應時間≤0.3秒(食品冷鏈案例)。

數字孿生技術： 通過虛擬調試縮短現場調試時間60%(航空制造企業數據)。

 四、安全防護系統

三防撞機制

一防護：激光掃描儀(檢測距離8m，符合EN 1525標準)。

二防護：超聲波傳感器(檢測盲區0.3m內物體)。

三防護：機械緩沖器(可吸收5km/h碰撞能量)，配備雙回路急停按鈕(符合EN 60204-1標準)。

預測性維護

通過振動傳感器、溫度傳感器實時監測設備狀態，故障率降低70%。

五、模塊化與定制化設計

適配車型

涵蓋平衡重系列、托盤車系列、堆高車系列、堆垛車系列、牽引車系列及存取系列，滿足無人裝卸、地面搬運、產線對接等場景需求。

柔性化配置

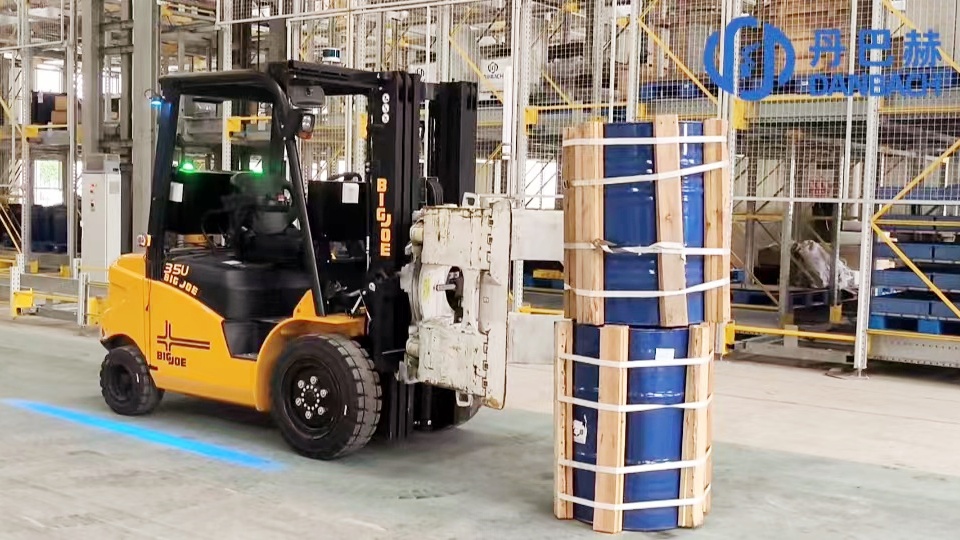

對接屬具可定制，支持門架高度、車體顏色等個性化需求。例如，某企業產品起升高度突破4.5米限，大可達10米以上。
